Suivi de débits avec CamFlow sur un site avec contrôle aval

Afin de piloter les ouvrages hydroélectriques dont elle assure l’exploitation, la Compagne Nationale du Rhône (CNR), premier producteur français d’énergie 100% renouvelable, doit quantifier les débits transitant sur les tronçons équipés de stations hydrométriques. Le département hydrométrie du Centre d’analyse comportementale des ouvrages hydrauliques (CACOH) gère 220 stations hydrométriques pour les besoins d’exploitation de CNR.

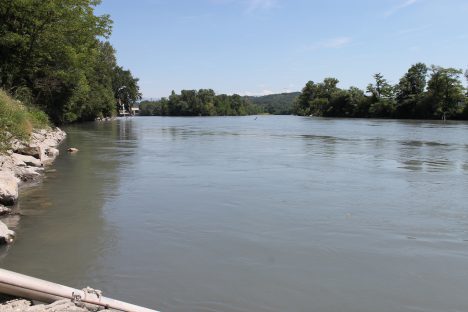

La station hydrométrique de Beaumont-Monteux présente la particularité d’être située juste à l’aval d’un ouvrage pouvant modifier la répartition transversale des vitesses dans la section. Elle se trouve également à l’amont de la confluence avec le Rhône où se trouve un autre aménagement hydroélectrique exerçant un contrôle aval variable (relation hauteur-débit non univoque).

L’écoulement au sein du tronçon de la station hydrométrique est en effet influencé par le remous variable de l’aménagement hydroélectrique de Bourg-lès-Valence située plus loin en aval sur le Rhône (à environ 4,75 km). La hauteur d’eau à ce barrage est ajustée selon les règles d’exploitation pour les débits habituels. Quand le débit dans le Rhône et l’Isère dépasse un certain seuil, les vannes sont ouvertes graduellement et l’effet d’influence aval disparaît pour les crues les plus importantes.

La solution CamFlow a donc été mise en place afin de permettre aux exploitants d’avoir en temps réel la connaissance des débits de l’Isère quel que soit la gamme de hauteur et le fonctionnement des ouvrages hydrauliques voisins. Compte-tenu des modifications bathymétriques entraînés par les crues significatives (détarage), CamFlow permet également d’être moins tributaires des seuils de jaugeages traditionnels pour la réactualisation de la connaissance hauteur-débit en basses eaux. Installée en rive droite de l’Isère, la caméra se situe à près de 80 mètres de la mire de lecture dédié à la mesure des hauteurs d’eau par analyse d’images sur ce site (CamLevel).
